Instruksjoner for sovjetiske symaskiner Chaika 132, 134 og 143

Symaskinen Chaika ble produsert av Podolsk mekaniske fabrikk, og i mange år var den en nødvendig egenskap for de fleste sovjetiske familier. I dag er den svært populære symaskinen for hjemmebruk tilbake med sine vifter i et høyteknologisk og moderne utseende.

De fleste innbyggere i russiske byer har sett annonser for kjøp av gamle modeller av «Chaika». Imidlertid er det bare noen få som forstår hva deres virkelige verdi er, og derfor selges de ofte for nesten ingenting. I virkeligheten inneholder ikke designet til symaskinen «Chaika» dyre metaller og legeringer, og har aldri hatt dem i designet.

Hvorfor er det så stor etterspørsel etter Chaika-symaskiner nå?

Det er for tiden stor interesse for Chaika på grunn av dens høye kvalitet og robuste konstruksjon. Siden slike apparater ikke lenger produseres, kjøper noen skreddere dem til personlig bruk til en god pris. Reparasjonsverksteder lever av å kjøpe maskiner som ikke fungerer, for senere å fjerne deler som ikke lenger produseres.

En viktig grunn til å kjøpe en «Chaika» er utvilsomt deres evne til å sy de tetteste og tykkeste tekstilproduktene med høy kvalitet, noe som er utenfor kapasiteten til moderne maskiner. I tillegg kjøpes «Chaika» som en vintagedekorasjon av prestisjetunge designerstudioer for produksjon av klesplagg, sceneattributter, museumsutstillinger eller for å dekorere interiøret i velstående hjem.

Bilens historie

I 1900 bygde Singer-selskapet en fabrikk for produksjon av skreddermaskiner i Podolsk i Moskva-regionen, og utstyrte den med det mest moderne utstyret. Først ble mekanismene satt sammen av utenlandskproduserte komponenter. I 1902 begynte fabrikken å produsere sine egne enheter. I 1914 nådde produksjonen av enheter over 600 tusen enheter per år. Maskinene var etterspurt og ble solgt ikke bare i Russland, men også i utlandet.

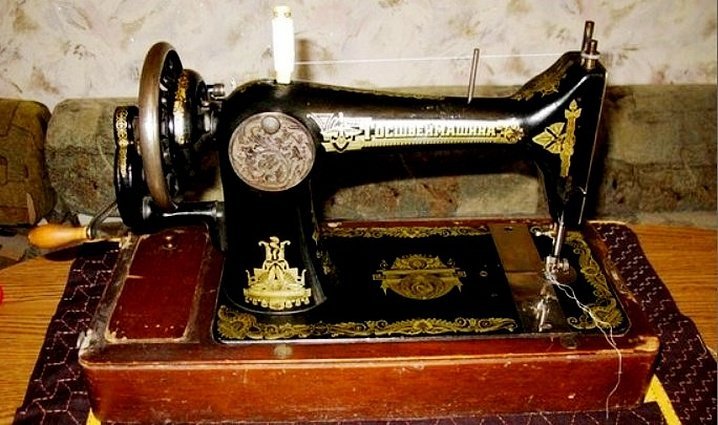

Som et resultat av oktoberrevolusjonen ble Singer-foretaket nasjonalisert og omprofilert. Maskinproduksjonen ble først gjenopprettet i 1924 under Gosshveymashina-serien.

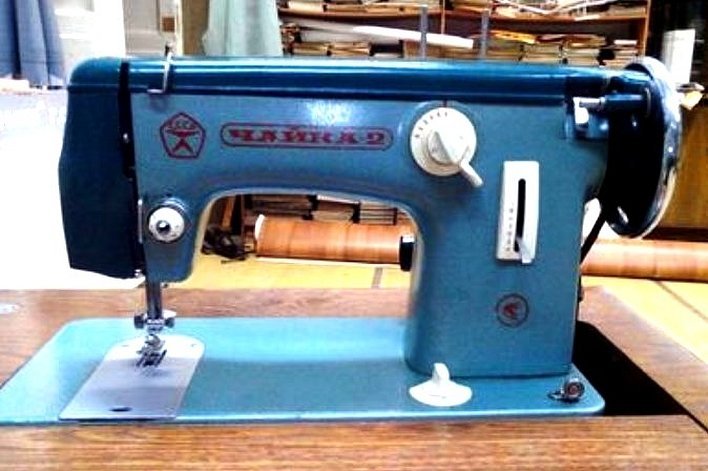

Helt på begynnelsen av 60-tallet fullførte fabrikkens designere designet og introduserte den nyeste modellen i masseproduksjon. Symaskinen Chaika fikk æresnavnet til ære for skipet som den sovjetiske kosmonauten Valentina Vladimirovna Tereshkova foretok sin første flytur med. Toppen av Chaika-produksjonen falt i 1991 - 1 750 000 enheter. På slutten av 90-tallet sluttet selskapet å produsere symaskiner. Likevel, selv i dag, jobber Chaika-symaskiner med suksess i mange familier, ikke bare i Russland, men også i SNG-landene.

Eksisterende modeller

Modelllinjen til "Chaika" er ekstremt mangfoldig. Til tross for at den stadig ble forbedret, var de i bunn og grunn ikke forskjellige på noen måte. Det grunnleggende funksjonsutvalget endret seg ikke. Bare typene elektriske motorer var varierte, fra innenlandske til japanske, og den mekaniske driften ble laget både manuell og fotdrevet.

Generelle tekniske data for alle modifikasjoner av "Chaika":

1. Maksimal stinglengde er 4,0 mm.
2. Maksimal sikksakklengde er 5,5 mm.
3. Den tillatte forskyvningen av en linje til høyre/venstre fra sentrum er 2,5 mm.
4. Maksimal tykkelse på det sydde stoffet er 4,5 mm.
5. Hylseforlengelse – 170,0 mm.
6. Antall omdreininger på hovedakselen er 1000 o/min.

"Chaika-2"

Det eldste merket, utgivelsen av tidlige kopier begynte på 30-tallet av det tjuende århundre. Til tross for modellens tilsynelatende primitive karakter, var det et utmerket valg for en enhet som laget enkle sømmer for en nybegynner-syerske eller husmor. Gyldigheten og holdbarheten til elementene og enhetene bekreftes av epoken, siden noen familier fortsatt har fullt fungerende "Chaika-2".

Tekniske spesifikasjoner:

1. Maskin med fotbetjent mekanisme og kabinett i polert tre.
2. Merke: 115-1-3-0.
3. Mekanikkmerke: 115-1.
4. Antall omdreininger på hovedakselen er 1200 o/min.
5. Høyden på trykkfotløfteren er 7,0 mm.

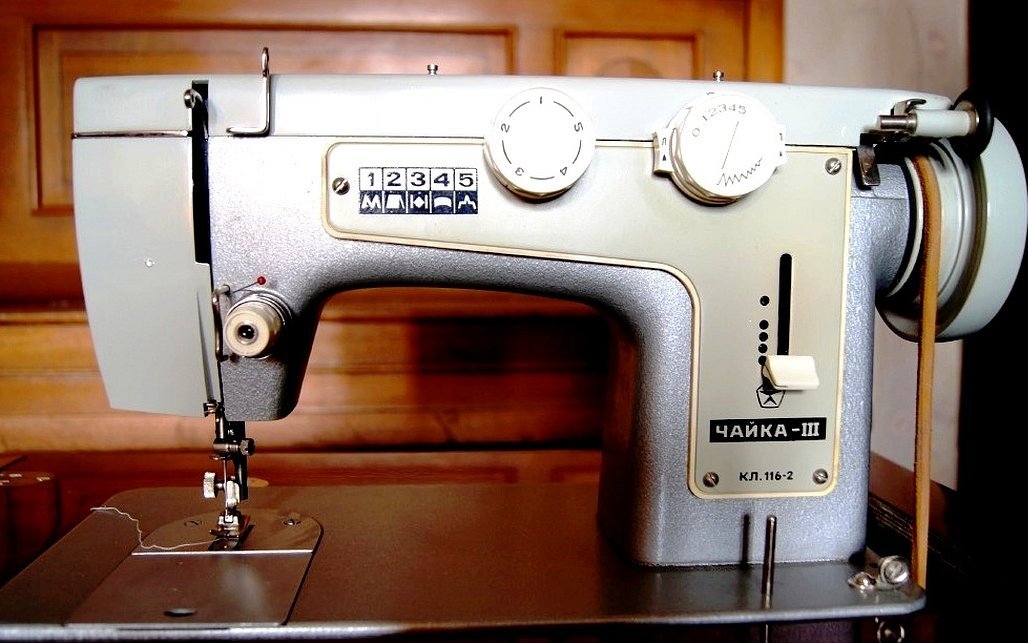

"Chaika-3"

"Chaika-3" - symaskinen arvet de fleste av de tekniske løsningene fra den forrige modifikasjonen. Utvilsomt er mindre korrigeringer av utseendet merkbare. Tiltak for å forbedre brukervennligheten ble utført - 2 effektive regulatorer ble installert, enhetens vekt ble noe redusert, med et sted 300 gram, ved å lage noen strukturelle enheter av de letteste legeringene. I tillegg til funksjonaliteten til den forrige modifikasjonen, har den 10 spesialiserte betjeningsføtter, inkludert for å sy på knapper og stoppe. Stinglengden er justerbar.

Denne husholdningsmaskinen 116-2 ble produsert i to konfigurasjoner. Den første med et kabinett, med fotdrift og et sett med enheter. Den andre konfigurasjonen med elektrisk drift, en koffert og et sysett med en lyspære, synåler, betjeningsføtter, spoler og en nål.

Typer operasjoner utført av maskinen:

1. Rettsøm med én eller dobbel nål.
2. Sikksakksøm med én eller dobbel nål.
3. Forskyvning av rette og sikksakklinjer.
4. Sikksakk-kantsøm med høyre/venstre-forskyvning.
5. Rumpesøm av stoff.
6. Falskanter med åpne/lukkede snitt.
7. Overlappsømmer.
8. Produksjon av løkker.
9. Sy i knapper, hekter, trykknapper.
10. Applikasjon, Richelieu og stopping.

Tekniske data:

1. Maksimal tykkelse på det sydde stoffet er 4,50 mm.
2. Maskinens totale mål er 290 × 178 × 412 mm.
3. Nåler brukt: Nr. 70/90/100/110.
4. Tråder brukt: bomull nr. 30, 40, 60, 80 og silke nr. 65.
5. Maskinens vekt i dekselet er 18,5 kg.
6. Maskinens vekt med fotbetjening er 42,5 kg.

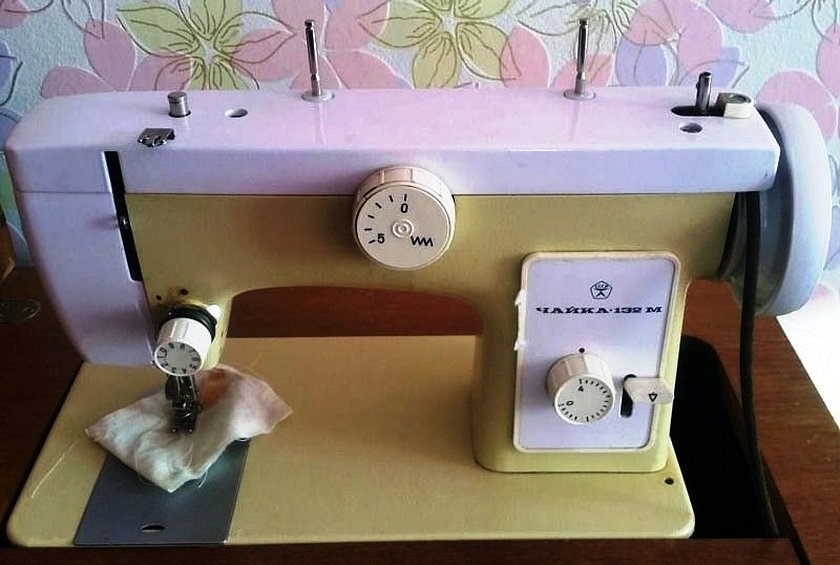

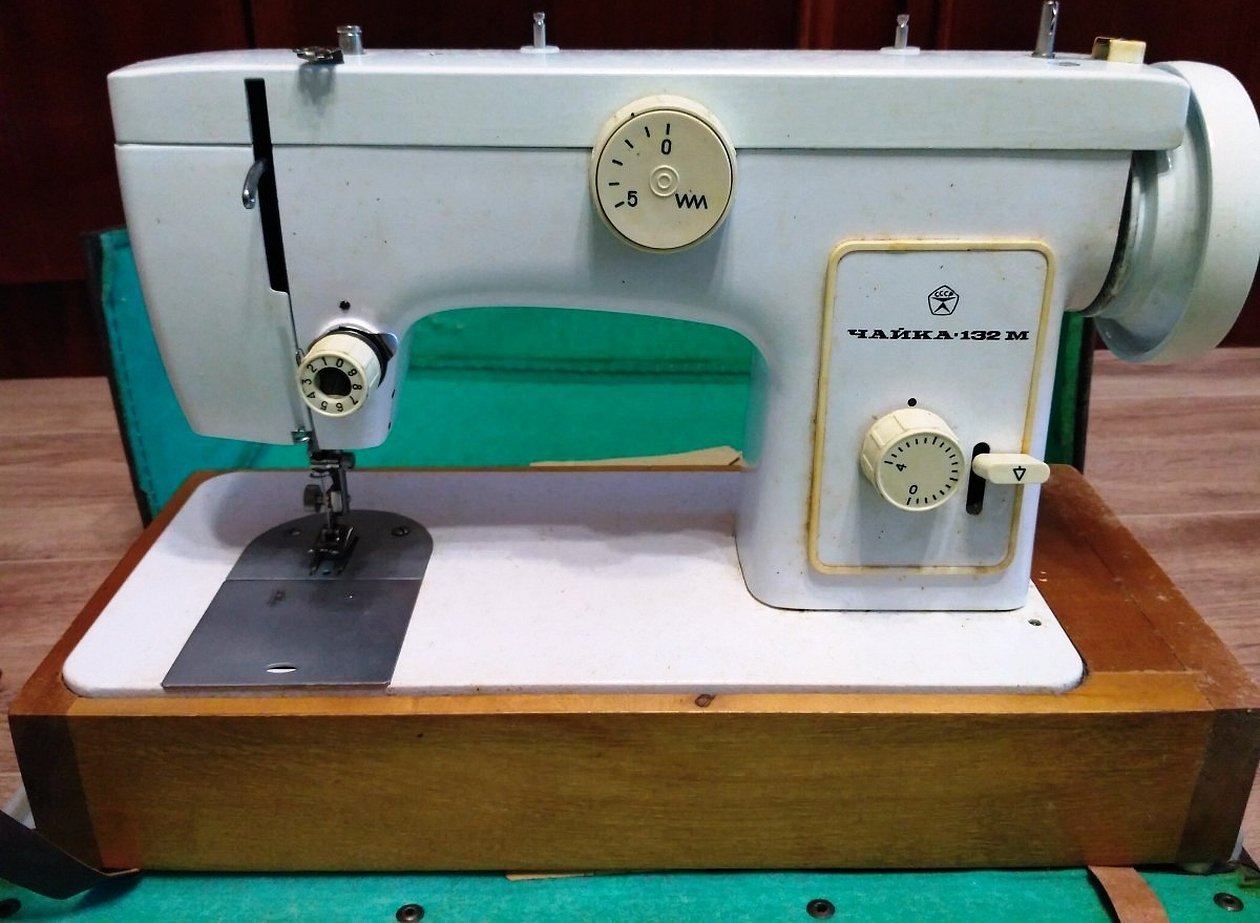

"Chaika-132M"

Det første elektromekaniske merket i modellserien er «Chaika-132». Produksjonen startet på 60-tallet. Nesten alle prøvene som kan kjøpes i dag ble laget mellom 1980 og 1992. Dette året ble faktisk året produksjonen stoppet. Fordelen med konfigurasjonen er muligheten til å sy tykke materialer: pelsstoffer, billedvev og draperingsstoffer. For å frigjøre syerskens hender brukes en fotdrift i denne versjonen.

Kombinasjoner av nåler og tråder når du syr:

• Tynne typer silke, cambric – nål nr. 70, tråd nr. 80;
• chintz-stoffer, sateng, garntråd, lintekstiler – nål nr. 80, tråd nr. 65;
• kraftige bomullsstoffer, kaliko, flanell, ull, lakenstoff – nål nr. 90, tråd nr. 60;
• ulldrakttekstiler - nål nr. 100, tråd nr. 50;
• tekstiler med kraftig kåpe – nål nr. 110, tråd nr. 30.

Tekniske data:

1. Antall linjealternativer – 4.
2. Antall skreddersømoperasjoner – 23.
3. Trykkfotløft – opptil 6,0 mm.
4. Maskinens vekt i kassen er 13,5 kg.

"Chaika-134A"

Symaskinen "Chaika-134" skiller seg ikke fra den forrige modifikasjonen i funksjonene, men den har en forbedret design. Produsenten har gjort en god jobb med å forbedre ergonomi, geometriske designparametere, og fargedesignet på kontrollhåndtakene og spakbryterne er forbedret.

Tekniske data:

1. Antall linjetyper – 4.
2. Antall skreddersømoperasjoner – 23.
3. Løftehøyden på trykkfoten er 6,0 mm.
4. Maskinmål: 412 × 178 × 300 mm.
5. Størrelse på kassen: 500 × 220 × 340 mm.

Maskinleveringssett:

1. I et bord med fotdrift.
2. Med elektrisk drift på stativ i etui
3. På et bord med fot og elektrisk drift.
4. På et bord med elektrisk drift.
5. På et håndbetjent bord.
6. På et stativ med manuell drift.

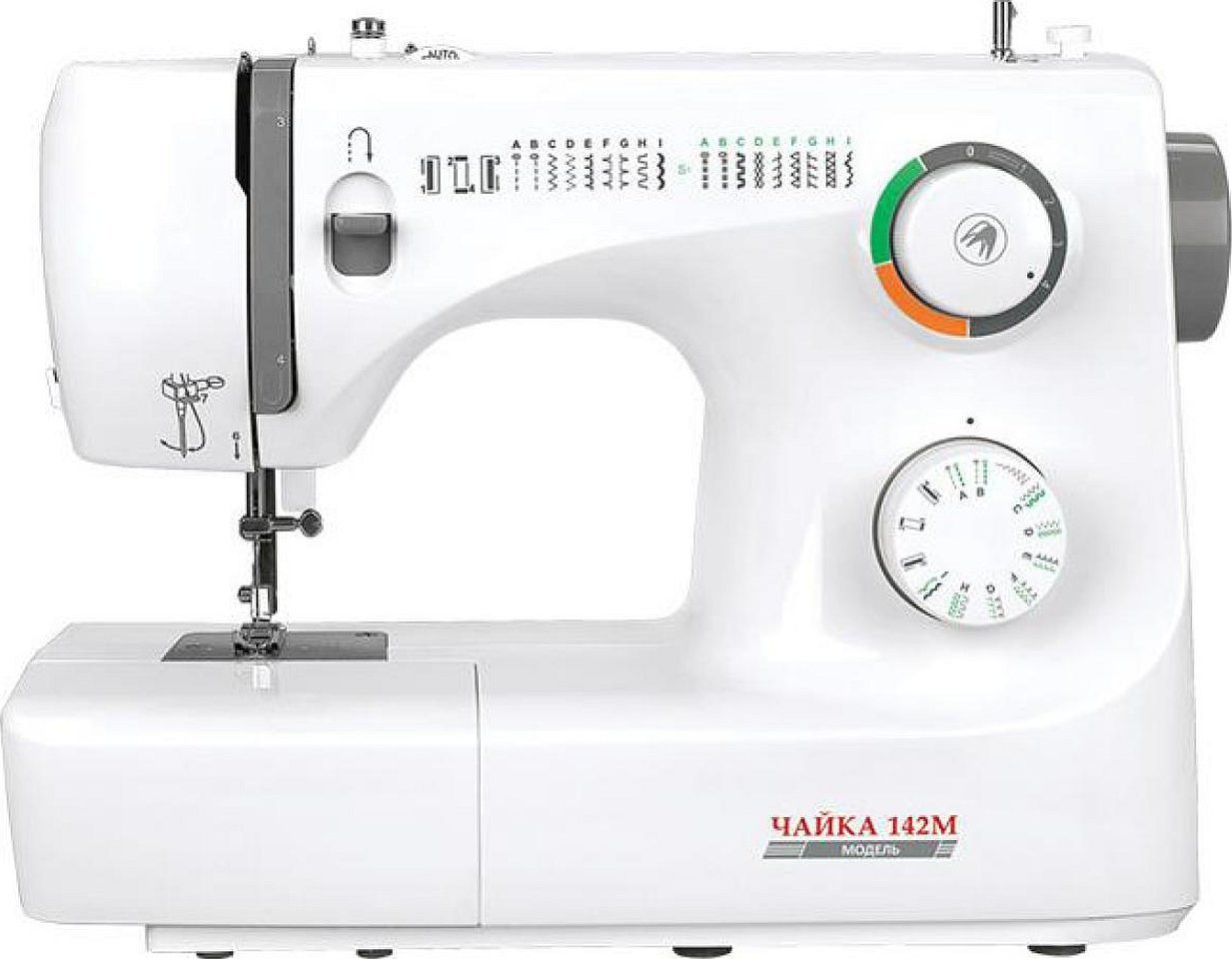

"Chaika-142M"

Uten å pynte på det, kan vi i dag si at dette er den beste modifikasjonen av "Chaika" som er utgitt. Det mest moderniserte verktøyet, i stand til å utføre en rekke teknologiske operasjoner. I denne konfigurasjonen er det en trådkutter, en trådspenningsmekanisme og en motor.

Den fungerer fint med søm av lin, silke, ull og bomullsstoffer. For dekorative sømmer finnes det doble nåler, og de grunnleggende stingtypene er rettsøm og sikksakksøm.

Tekniske data for den 142. modellen:

1. Antall sømalternativer – 12.
2. Antall operasjoner – 23.
3. Løftehøyden på trykkfoten er 6,0 mm.
4. Maskinstørrelse: 290 × 178 × 412 mm.
5. Kassestørrelse 500 × 220 × 340 mm.
6. Vekten på mekanismen i kassen er 16,0 kg.

Maskinleveringssett:

1. På bordet med fotdrift nr.: 142M-22, 142M-22-0, 142M-22-1.
2. Med elektrisk drift på stativ i etui nr.: 142M-33
3. På bordet med fot og elektrisk drift nr. Nr.: 142M-22-33, 142M-22-0-33, 142M-22-1-33.

Bruksanvisning for symaskinen "Chaika"

Strukturen til "Chaika" i forskjellige modifikasjoner er praktisk talt den samme, og derfor er utførelsen av syoperasjoner og vedlikeholdsprosedyren lik for alle. Noen versjoner av "Chaika" har en spesiell enhet - en kopimaskin og en tilsvarende bryterspak for driftsmodus. Versjonen av skyttelmodulen, trådmekanismen og justeringen av enhetenes nodeelementer er praktisk talt uendret, bortsett fra innstillingen av skytteldriftsmodusen.

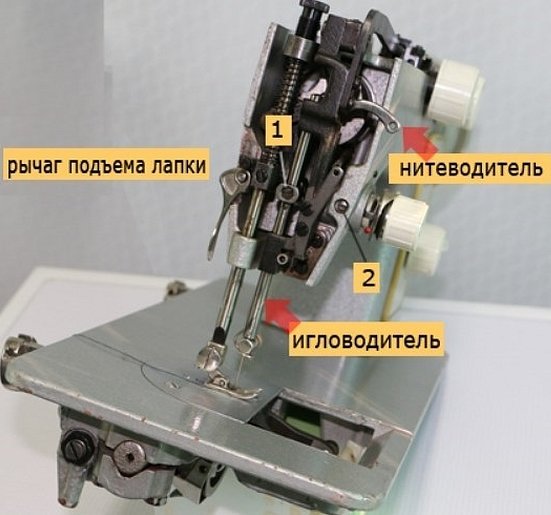

Slik fyller du opp en Chaika-bil

Algoritmen for å installere overtråden er den samme for de fleste Chaika-modeller, inkludert nr. 143:

1. Snellestangen løftes ut av hylsedekselet til den stopper.
2. Sett trådopptakshendelen oppover på nålen, og juster den ved å dreie på håndhjulet.
3. Hev trykkfoten.
4. Plasser gjengespolen på trådholderen.
5. Før først tråden inn i platenes trådføring.
6. De skyver den gjennom strammeskivene.
7. Så inn i det øvre øyet på spennfjærtråden.
8. Nede under trådspenningskroken.
9. Opp gjennom åpningen på trådopptaksspaken.
10. Ned i trådføringen.
11. Så inn i nåleføreren og træ den inn i nålen.

Algoritme for å træ den nedre tråden:

1. Før du setter inn undertråden, må du fjerne spolehuset med spolen fra skyttelmodulen, som du må dreie på håndhjulet for å sette nålen i høyeste posisjon.
2. Trekk ut glideplaten, trekk deretter i spaken og trekk ut spolehuset.
3. Vikl trådene på spolen ved hjelp av en spolevikler.
4. Når tråden spoles på spolen, må maskinens svinghjul gå på tomgang.
5. For å gjøre dette må du løsne friksjonsskruen.
6. Spolen plasseres på spolen på en slik måte at spindelfjæren passer inn i sporet.
7. Spolen plasseres på stangen.
8. Tråden fra spolen føres mellom spenningsskivene, og deretter vikles et par omdreininger manuelt.
9. Vikleren trekkes mot svinghjulet.
10. Deretter utføres tilbakespoling ved å dreie svinghjulet ved hjelp av en drivenhet.
11. Til slutt vil ikke gummiringen på spolen komme i kontakt med svinghjulet, og spolingen vil være ferdig. Før spolen fjernes, må spolen vippes til venstre side fra stoppet.
12. Spolen settes inn i hetten og tråden trekkes ut under fjæren, slik at det blir en ledig trådende på 100–150 mm.
13. Sett spolehuset med tråd inn i skyttelmodulen. Samtidig er nålen plassert på det høyeste nivået.

Syteknologi med Chaika-maskinen

Når spolehuset er riktig installert, skal låsen være i fjærbelastet tilstand, og når den er hevet, skal den prøve å gå tilbake til sin opprinnelige tilstand. Før du begynner å sy, skal undertråden plasseres på stingplaten. For å gjøre dette, hold i enden og vri svinghjulet slik at nålen går ned i nålehullet, griper tak i undertråden fra skyttelen og løfter den opp. Overtråden trekker skytteltråden over på stingplaten og plasserer begge trådene under trykkfoten.

Stinglengden stilles inn med håndtaket inntil tallet med indikatoren på kroppen er lagt oppå.

Stoffets motsatte retning oppnås ved å trykke spaken ned til den stopper. Returmatingsavstanden på mer enn 2,5 mm forblir uendret.

Høyden på stativet justeres med en spesiell justeringsanordning. Den brukes med glideplaten løsnet. For tykke stoffer settes den til "H", for delikate stoffer - til "Sh", for broderi og stopping - til "V". For å bytte til sikksakk- og dekorsømmer, må du stille inn håndtaket til ønsket sømtype ved å ganske enkelt trykke og vri.

Rekkefølgen for påføring av nåler

Trådbrudd oppstår ofte med "Chaika" fordi nålen er feil valgt og installert, eller en bøyd nålespiss ødelegger tråden. I henhold til produsentens instruksjoner må kun fabrikkproduserte nåler installeres. I tillegg er det nødvendig å velge riktig nålestørrelse basert på tykkelsen på materialet og trådene.

Det er ikke tillatt å bruke nåler med sfærisk skaft. Nåler til "Måken" kjennetegnes av kuttet på skaftet. For produksjon av klær fra forskjellige stoffer, bruk riktig type nål, for eksempel for å sy lærvarer har den en tetraedrisk spiss, som vil gjøre det lettere å gjennombore læret og bidra til dannelsen av en løkke på nålen når den fanges opp av skyttelen.

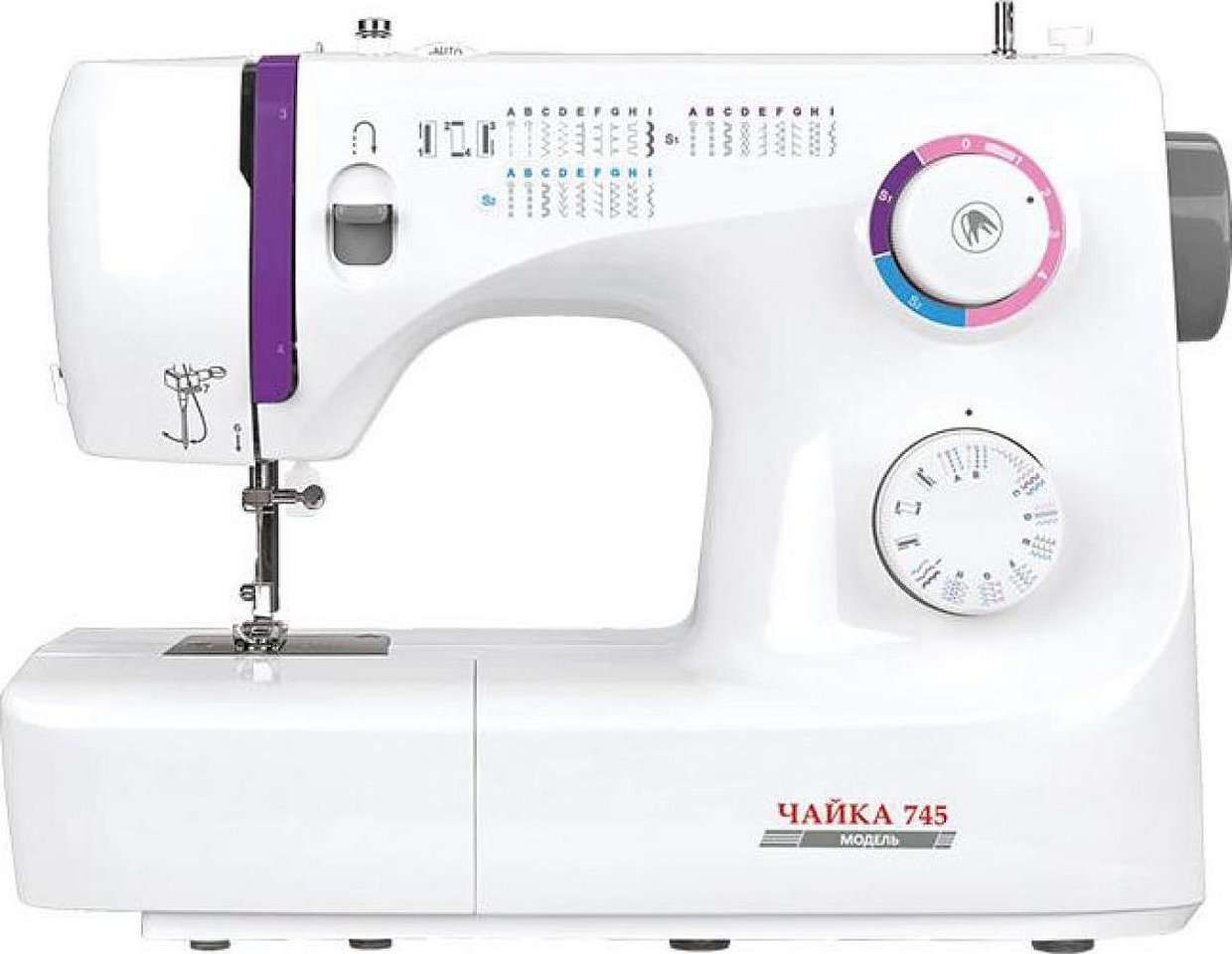

Nye modeller av symaskiner "Chaika"

I motsetning til forgjengerne er moderne CHAYKA-maskiner høyteknologiske maskiner som kan tilfredsstille de høyeste kravene til både amatør- og erfarne håndverkere. De representerer et innenlandsk merke og produseres ved produksjonsanleggene til verdens ledende symaskinprodusenter. Den nyeste modellen CHAYKA NEW WAVE 4030 fortjener spesiell oppmerksomhet - en datastyrt symaskin med en horisontalt plassert skyttel og omfattende funksjonalitet i 100 syteknologiske operasjoner.

Håndverkere og amatører innen hjemmesøm setter pris på fordelene med denne modifikasjonen: integrert itræer, et betydelig utvalg av sting, nedre transportbåndskommunikator. Bredden på sikksakksøm og stinglengden justeres praktisk talt med knapper på frontpanelet.

Med reverstasten er det mulig å stoppe og feste på slutten av sømmen. Det komplette settet med denne konfigurasjonen inkluderer et imponerende sett med føtter: for glidelåser, for skjulte sømmer og satengsømmer. På CHAYKA NEW WAVE 877 kan du enkelt bruke alle smykkeprestasjonene innen syhåndverk.

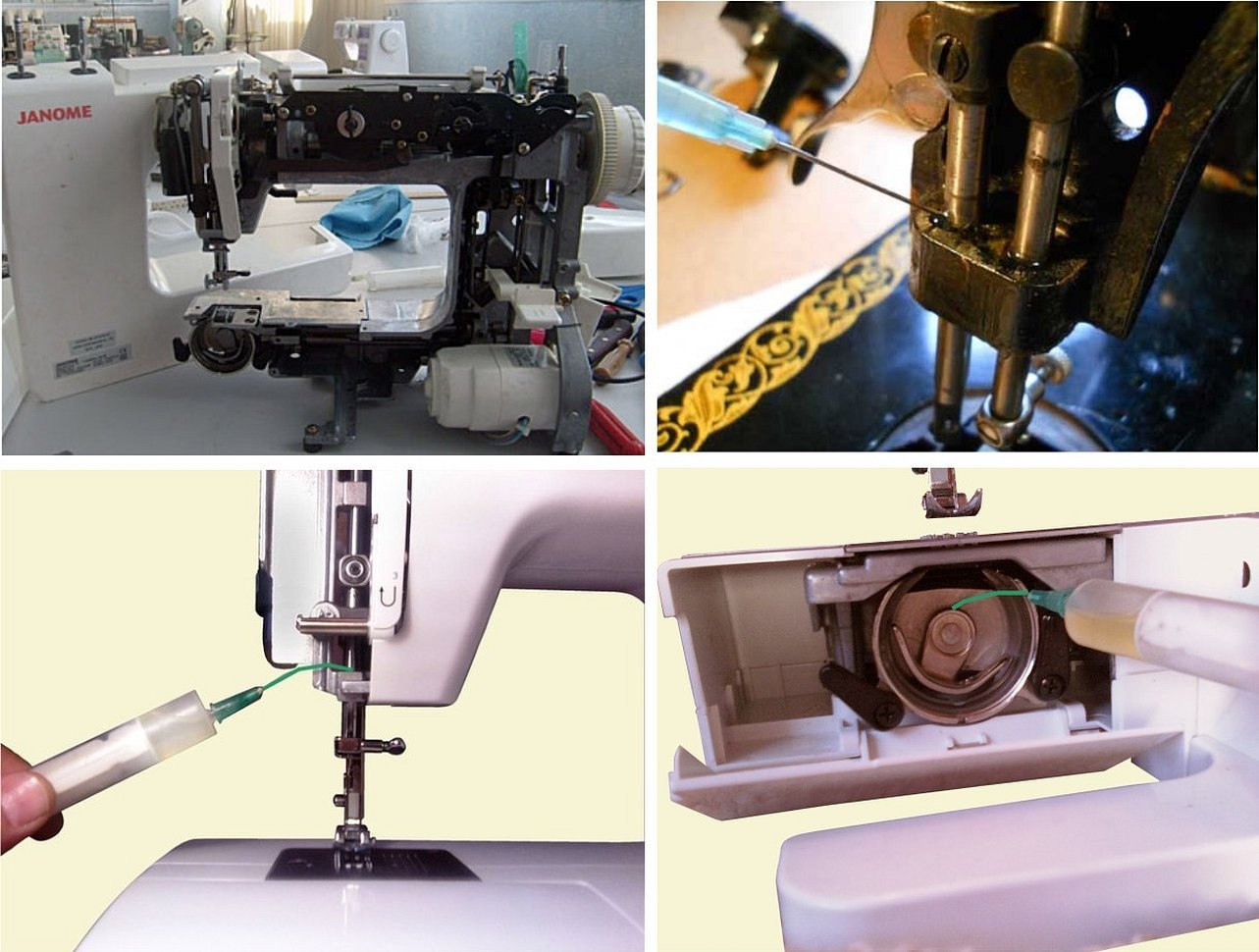

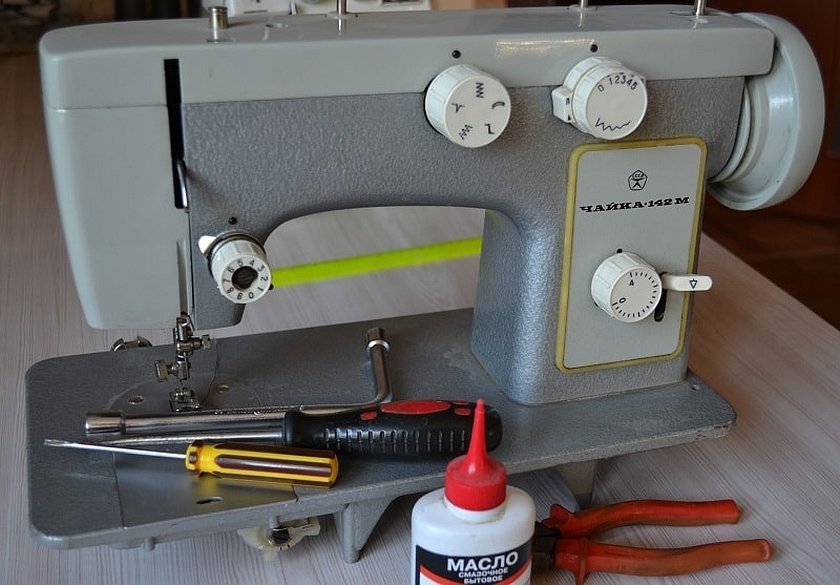

Slik smører du en Chaika symaskin

Før du monterer eller reparerer Chaika-maskinen, anbefales det å utføre en forebyggende inspeksjon, rengjøring og smøring av enhetens gnidningsenheter. For å gjøre dette, koble motoren fra spenningen, fjern de to skruene på toppdekselet. Koble fra foten, fjern nålen og stingplaten, og dekselet på skyttelmodulen. Koble maskinen fra støtten eller bordet.

Skyttelmodulen demonteres. Deretter fjernes alt smuss fra maskinen, spesielt i modulseksjonen, og absolutt alle deler og enheter som er utsatt for friksjon smøres grundig med spesialolje. Til driften brukes en hard, ikke veldig stor børste, og til smøring av delene er det veldig praktisk å bruke en generell medisinsk engangssprøyte. For å skape enkel bevegelse av mekanismene og forhindre slitasje, må alle områder som er merket av produsenten i instruksjonene fuktes med to dråper smøreolje I-20/A.

Obligatoriske steder for påføring av smøreolje:

1. Maskinens forbindelsesstangmekanisme.
2. Sikksakk-mekanisme.
3. Skyttelmodul.

I dag er produksjonsprosessen til de berømte «Chaika»-maskinene restaurert. I motsetning til forgjengerne er CHAYKA progressive teknologiske mekanismer som kan oppfylle de høyeste krav og behov, og de bringer fordeler og glede til eierne sine både hjemme og i produksjonen. Men det viktigste de arvet fra forfedrene sine er pålitelighet og lang levetid.
